¿Qué sabe acerca del calentador de metal cerámico (MCH)?
Un calentador metalocerámico (MCH) es un elemento calefactor compacto y de alta eficiencia que integra un circuito resistivo dentro de un cuerpo cerámico, generalmente de alúmina (Al₂O₃) o nitruro de silicio (Si₃N₄). Mediante la co-sinterización del...
Al integrar el elemento de resistencia con el sustrato cerámico, el calentador se convierte en una unidad sellada, eléctricamente aislada y mecánicamente robusta, con un calentamiento rápido, alta densidad de potencia y una larga vida útil. Estas características hacen del MCH una opción ideal para sistemas automotrices, herramientas electrónicas, equipos de petróleo y gas, y electrodomésticos.
¿Qué es exactamente un calentador de metal cerámico?

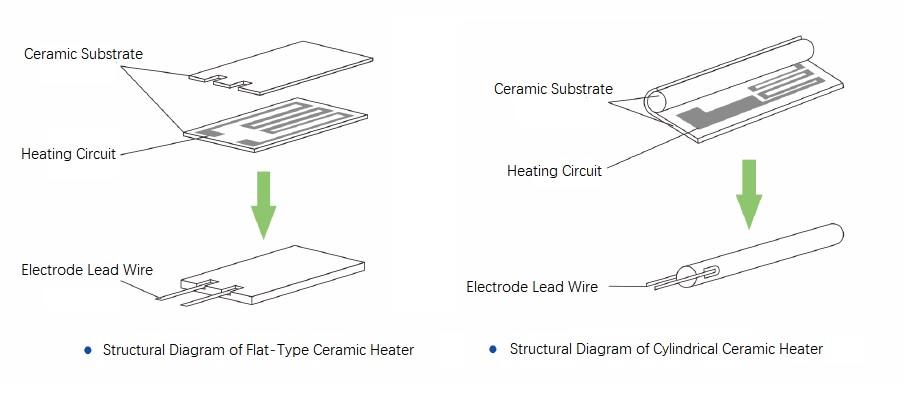

En un MCH, el material resistivo (una pasta de resistencia impresa de película gruesa, una lámina de resistencia o un alambre) se coloca dentro del "cuerpo verde" cerámico y se co-sinteriza para formar una estructura monolítica. La matriz cerámica aísla el circuito resistivo del aire ambiente, lo que previene la oxidación y garantiza una excelente rigidez dieléctrica y seguridad durante el funcionamiento. Los factores de forma típicos incluyen calentadores de placa, cilíndricos y tubulares para adaptarse a diversos ensambles.
¿Cómo se construye un MCH?
Alúmina MCH: circuitos impresos de película gruesa
•Se serigrafía una pasta de película gruesa a base de tungsteno sobre láminas verdes fundidas con cinta de alúmina.
•Después de la laminación y el desligado, la pila se co-sinteriza a aproximadamente 1600 °C, formando un circuito de calentamiento de película gruesa firmemente unido a la cerámica.
•La pasta se compone de: fase funcional (partículas de tungsteno para conducción), vehículo orgánico (forma una suspensión estable y fija la viscosidad) y aglutinante inorgánico (ancla el tungsteno en una ruta conductora continua después de la sinterización).

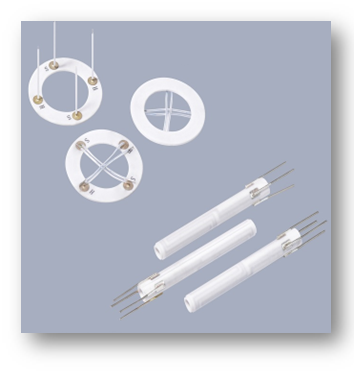

Nitruro de silicio MCH: alambre incrustado o polvos coprensados
•Tradicional: incrustar un alambre de tungsteno o imprimir una pasta resistente a altas temperaturas en el cuerpo verde de Si₃N₄ y sinterizar.
•Tipo plano (integrado): mezcle un polvo resistivo con polvo Si₃N₄, presione para darle forma y sinterice con presión de gas a aproximadamente 1750 °C bajo nitrógeno para obtener un elemento calefactor de una pieza con una resistencia al choque térmico y una durabilidad excepcionales.
¿Por qué elegir un MCH?
•Calentamiento rápido y alta densidad de potencia:Los calentadores de pequeño volumen alcanzan los puntos de ajuste rápidamente y proporcionan fuertes flujos de calor.
•Excelente aislamiento y seguridad:El cuerpo cerámico proporciona una alta rigidez dieléctrica y protege el circuito de la oxidación.
•Longevidad:La construcción sellada resiste la corrosión y reduce la rotura y el envejecimiento del cable, algo común en las bobinas al aire libre.
•Limpio y silencioso:Sin chispas, sin combustión, sin ruido: adecuado para entornos sensibles e incluso para uso en vacío.
Aplicaciones
Automotor
•Elementos de incandescencia diésel / precalentadores para arranques en frío (calentamiento rápido, robustos a altas temperaturas).
•Calentadores de sensor de O₂ basados en alúmina, que permiten una rápida activación del sensor para reducir las emisiones inmediatamente después del arranque del motor.
•Calentadores de cabina auxiliares o elementos de vaporización de combustible que utilizan nitruro de silicio para un calentamiento más rápido y un escape más limpio.
Herramientas electrónicas
•Soldadores y estaciones de soldadura: el MCH multicircuito permite la conmutación de salida y la detección de temperatura integrada para un control preciso y una recuperación rápida, algo común en herramientas de nivel profesional.
Equipos de petróleo y gas
•Los calentadores de encendido para aparatos de queroseno/gas proporcionan zonas calientes amplias y estables sin ruido de chispas de alto voltaje.
•Los calentadores de vaporización en los sistemas de combustible aprovechan la compacidad y el calentamiento rápido del MCH para miniaturizar los conjuntos y reducir el tiempo de calentamiento.
Electrodomésticos
•Peinado (rizadores/planchas): subida rápida, perfil uniforme, punto de ajuste estable.
•Asientos de inodoro calefaccionados y bidés inteligentes: calentamiento instantáneo de agua caliente con altos márgenes de aislamiento y seguridad.
¿Cómo especificar un MCH?
1) Elija la cerámica adecuada: alúmina o nitruro de silicio
•Alúmina (Al₂O₃): proceso de película gruesa rentable y probado, buen aislamiento, ampliamente utilizado en herramientas y electrodomésticos.
Datos térmicos típicos en calentadores de clase herramienta: conductividad de 21 W/(m·K), CTE de 7,8×10⁻⁶/K: números útiles para la correspondencia termomecánica.
•Nitruro de silicio (Si₃N₄): Resistencia mecánica y al choque térmico superior, excelente para ciclos térmicos extremos (automoción, combustión). Los diseños de mezcla de polvo integrados crean una zona caliente de una sola pieza con mínimas interfaces.
2) Dimensionamiento eléctrico (voltaje, resistencia, potencia)
Utilice los conceptos básicos: P = V²/R, I = V/R, q"= P/A (flujo de calor).
•Ejemplo (de una especificación común): un MCH L60×Ø3,8 nominal 110 VCA con R≈ 220 Oh(±10%) produce P≈ 110²/220≈55 W, longitud de calentamiento≈25 milímetros—Adecuado para calentadores de soldadura compactos.
3) Disposición del circuito para uniformidad y duración
•Prefiera trazas serpentinas con esquinas redondeadas para evitar la acumulación de corriente.
•Mantenga un ancho y espaciado de línea uniforme; evite “cuellos” estrechos que creen puntos calientes.
•Para el control multizona, diseñe circuitos independientes (bobinas frontal/trasera o interna/externa) para mapas de temperatura ajustables. (La conmutación multicircuito y de salida es estándar en los MCH de la categoría de herramienta).
4) Detección y retroalimentación de temperatura
•Muchos calentadores con formato de herramienta integran una resistencia de retroalimentación o un circuito sensor (por ejemplo, la resistencia de retroalimentación ~ 46–55 Ω aparece en las especificaciones estándar) para permitir un control de circuito cerrado sin sondas externas, ideal para soldadores compactos.
•El MCH no es autolimitante (a diferencia del PTC). Para mayor precisión y seguridad, combínelo siempre con un control de lazo cerrado (PID/SSR/triac).
5) Integración mecánica e interfaces
•Asegúrese de que haya un contacto plano y limpio con la masa calentada; utilice una interfaz delgada y conductora térmica donde sea necesario para reducir la resistencia de contacto.
•Evite restringir demasiado la cerámica; permita un pequeño grado de flexibilidad o utilice características de resorte para limitar la tensión de ensamblaje durante el calentamiento (desajuste de CTE).
•Salidas de cables: cables niquelados, pestañas enchapadas o contactos enchapados en oro (opciones comunes en los catálogos) deben coincidir con su conector y proceso de ensamblaje.
6) Medio ambiente y seguridad
•Para zonas expuestas al vacío o al combustible, el cuerpo cerámico sellado previene la oxidación y facilita un funcionamiento limpio. (La compatibilidad con vacío se detalla en los folletos de las distintas herramientas).
•Siga las protecciones básicas: corte por sobretemperatura, fusible/fusible térmico, controles de conexión a tierra/aislamiento durante la certificación.
MCH vs. otros tipos de calentadores
Característica | MCH (alúmina/Si₃N₄) | Cerámica PTC | Bobina abierta/cartucho |
Controlar el comportamiento | Necesita control de circuito cerrado | Autolimitantecerca de la temperatura de Curie | Necesita control, más inercia. |
Calentamiento | Muy rápido | Rápido | Varía (bobina rápida / cartucho moderado) |
Seguridad y aislamiento | Excelente(sellado, dieléctrico) | Bueno (autolimitante) | Bobina expuesta, cartucho aislado |
Ambiente | aire / Aspirar / limpiar / cargar combustible | Principalmente aire ambiente | Calefacción ambiental/de contacto |
Uniformidad | Altocon un diseño adecuado | Moderado | Bueno (cartucho), la bobina varía. |
Uso típico | Automoción, herramientas, equipos de gas, electrodomésticos. | Calentadores, desempañadores, calefacción de espacios | Molde/canal caliente, bloques, horno |
Los calentadores metalocerámicos combinan aislamiento cerámico con elementos resistivos integrados para ofrecer un calentamiento rápido, limpio y fiable en paquetes compactos. Al adaptar la cerámica (alúmina o nitruro de silicio), dimensionar la resistencia según su voltaje/potencia e implementar un control de retroalimentación sólido, puede lograr una temperatura estable, una larga vida útil y una excelente seguridad en entornos exigentes, desde sistemas automotrices hasta herramientas electrónicas de precisión y electrodomésticos limpios.
Mascera ofrece diseños personalizados de MCH de alúmina y nitruro de silicio, que incluyen circuitos multizona, sensores integrados y montaje y terminaciones específicos para cada aplicación. Indíquenos su temperatura, voltaje, potencia, geometría y entorno objetivo, y diseñaremos el calentador ideal para su proyecto.
